La serie R&S®MXO 4 è la prima di una nuova generazione di oscilloscopi che eccelle sia in termini di prestazioni che di valore. Gli strumenti offrono una svolta ingegneristica unica .
Il modello MXO4 200 MHz rappresenta la versione base della serie MXO4. In tabella le opzioni per l'ampliamento della larghezza di banda a 50 Ω d'impedenza d'ingresso.
| R&S®MXO 4 | ≥ 200 MHz |
| R&S®MXO 4 with -B243 option | ≥ 350 MHz |
| R&S®MXO 4 with -B245 option | ≥ 500 MHz |
| R&S®MXO 4 with -B2410 option | ≥ 1 GHz |
| R&S®MXO 4 with -B2415 option | ≥ 1.5 GHz (1) |
(1) 1.5 GHz analog bandwidth in interleave mode with 5 Gsample/s real-time sampling rate.
Caratteristiche comuni a tutta la serie
- Canali: 4 su tutti i modelli
- Larghezza di banda: 200 MHz - 1,5 GHz
- Frequenza di campionamento: fino a 5 Gsample/s
- Frequenza di aggiornamento del display: 4,5 milioni di forme d'onda al secondo
- Risoluzione verticale: 12 bit standard fino a 18 bit in modalità HD
- Memoria di acquisizione: 400 Mpt per canale (opz. fino a 800 Mpt interleaved)
- Trigger: digitale con frequenza di riarmo <21ns e Jitter pari a 1ps
- Schermo: Touchscreen capacitivo Full HD da 13,3"

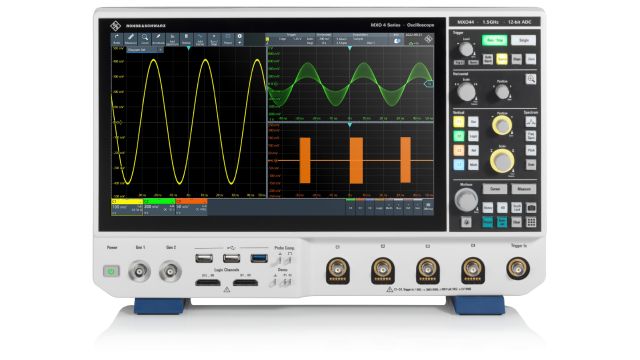

Oscilloscopio R&S® MXO4 200 MHz, 4 canali
